ファイルからグラフを作成してみる
matplotlibをインストールしたので早速使ってみる。
研究のシミュレーションデータを使ってgnuplotと同じようなグラフが作れるか試す。
ちなみにデータは
0.000, -0.01991 0.005, -0.01992 0.010, -0.01994 0.015, -0.01997 ..........
こんな感じで、1列目が時間で2列目がシミュレーション結果となってる。
まだろくにpythonを使いこなせてないけど作ったスクリプトがこちら
import pylab fin = open('dat', 'r') time = [] velo = [] for line in fin: dat = line.rstrip('\n') #改行コードを取り除く dat = dat.split(',') #カンマでデータを区切る time.append(float(dat[0])) velo.append(float(dat[1])) fin.close() pylab.plot(time, velo) #プロットデータ指定 pylab.xlabel('Time [s]') pylab.ylabel('velocity [m/s]') pylab.title('simulation result') pylab.show()
もっとうまい書き方あるような気がするけどいまの俺の限界うわー。

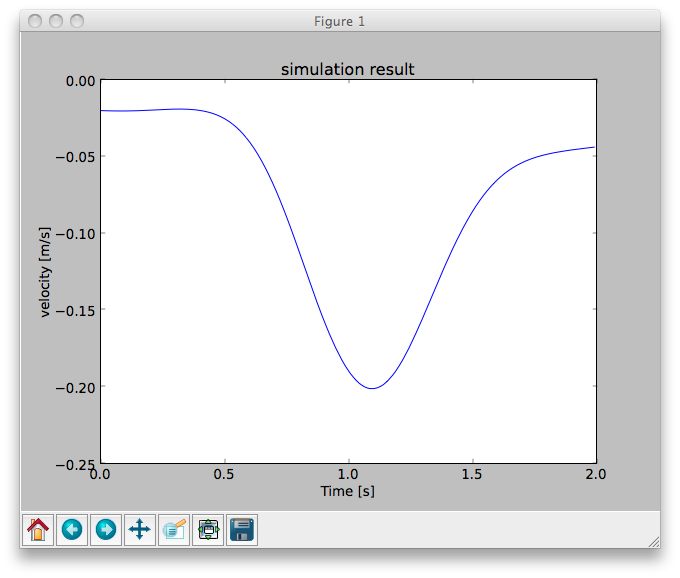

あとになって再考しよう。ちなみに実行結果は下の図を見てもらえればわかるとおもう。
正直この程度ならばgnuplotでやったほうがいいというオチだな。
だけどこれでデータの入力〜グラフ出力までの流れがはっきりしたので
今後はデータ編集とか評価関数とか組んでいくつもりかな。
しかし、実際に出力されるのって面白いね。
